LibreLane y alternativas open source: cómo construir flujos de diseño digital más abiertos

6/6/20262 min leer

⚙️ Introducción

Los cambios en herramientas como Vivado están impulsando el interés por alternativas que permitan mayor control sobre el entorno de diseño.

LibreLane se posiciona como una opción relevante para construir flujos abiertos, reproducibles y multiplataforma.

⚙️ Panorama actual del ecosistema

Hoy en día es posible distinguir tres enfoques principales:

Herramientas FPGA propietarias

Flujos abiertos independientes

Herramientas FPGA open‑source

  • Vivado

  • Quartus

  • LibreLane

  • Icestudio

  • Yosys + nextpnr

⚙️ Evolución del ecosistema open‑source

Para entender LibreLane, es fundamental analizar su evolución:

OpenLane → OpenLane 2 → LibreLane

OpenLane

LibreLane

OpenLane 2

  • flujo open‑source inicial

  • permite RTL → GDSII

  • basado en herramientas como OpenROAD, Magic y Yosys

  • evolución directa de OpenLane 2

  • arquitectura más flexible

  • enfoque en reproducibilidad

  • permite construir flujos personalizados

  • reescritura del flujo original

  • mayor modularidad

  • mejor control del pipeline de diseño

Repositorio LibreLane
https://librelane.readthedocs.io/

⚙️ Qué es LibreLane

LibreLane no es una herramienta aislada, sino:

  • una infraestructura de diseño digital

  • que integra múltiples herramientas open‑source

  • para implementar flujos completos

Esto permite controlar el flujo de diseño de forma reproducible.

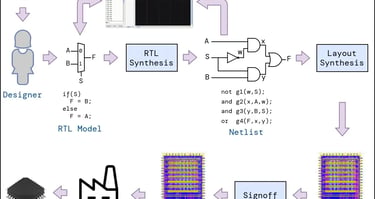

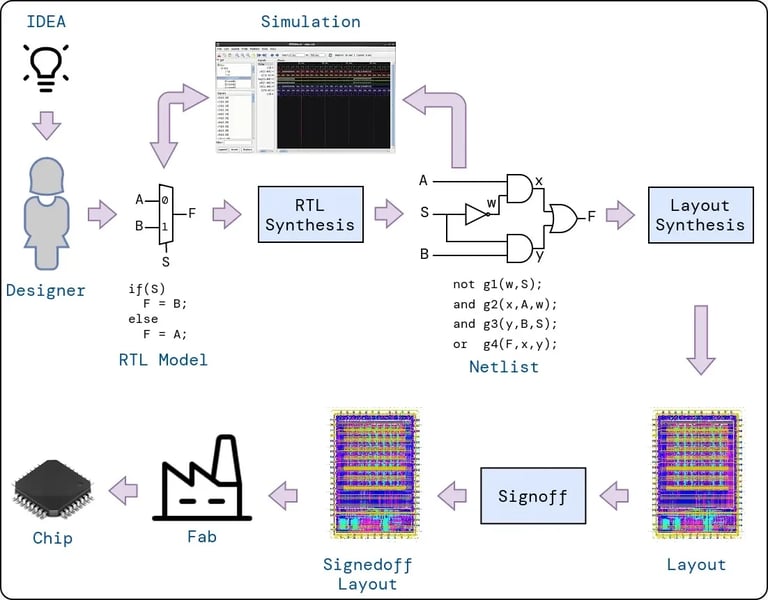

⚙️ Flujo de diseño completo

RTL → Síntesis → Placement → Routing → Verificación → GDSII

Esto permite:

  • partir de código Verilog

  • generar un diseño físico completo

  • obtener un layout listo para fabricación

⚙️ Plataformas soportadas

LibreLane puede ejecutarse en:

  • Linux

  • macOS (mediante Nix)

  • Windows (WSL o Docker)

El uso de Nix permite crear entornos reproducibles.

⚙️ Instalación (macOS / Linux)

Shell

curl --proto '=https' --tlsv1.2 -sSf -L https://install.determinate.systems/nix | sh

git clone https://github.com/librelane/librelane

cd librelane

nix-shell

librelane --smoke-test

Guía oficial de instalación
https://librelane.readthedocs.io/en/latest/installation/nix_installation/installation_macos.html

⚙️ FPGA vs ASIC: diferencia clave

LibreLane trabaja en el flujo ASIC.

⚙️ Cuándo usar cada herramienta

Vivado / Quartus

LibreLane

Icestudio

  • proyectos FPGA industriales

  • investigación

  • flujos reproducibles

  • exploración ASIC

  • prototipado

  • open‑hardware

  • educación

⚙️ Por qué esto es relevante hoy

El ecosistema está evolucionando hacia:

  • herramientas más controladas

  • flujos más abiertos

  • mayor necesidad de independencia tecnológica

Esto hace clave dominar el flujo completo, no solo una herramienta.

⚙️ Aplicación práctica

Este tipo de flujos es especialmente útil en:

  • sistemas de tiempo real

  • procesamiento de señal o imagen

  • aceleración hardware

  • desarrollo de soluciones de baja latencia

Dominar estos enfoques permite reducir dependencia de herramientas y mejorar el diseño.

⚙️ Conclusión

LibreLane no reemplaza herramientas FPGA, pero permite trabajar con un enfoque más abierto, flexible y reproducible del diseño digital.

⚙️ Links y referencias

🔹 LibreLane (núcleo del artículo)

🔹 Instalación LibreLane

🔹 Herramientas relacionadas (mencionadas en contexto)
