ModelSim: Primeros pasos en simulación de hardware
⚙️ Introducción: por qué simular antes de implementar
En el diseño digital, implementar directamente en hardware sin validar previamente el comportamiento del sistema puede resultar en errores costosos.
Aquí es donde entra ModelSim.

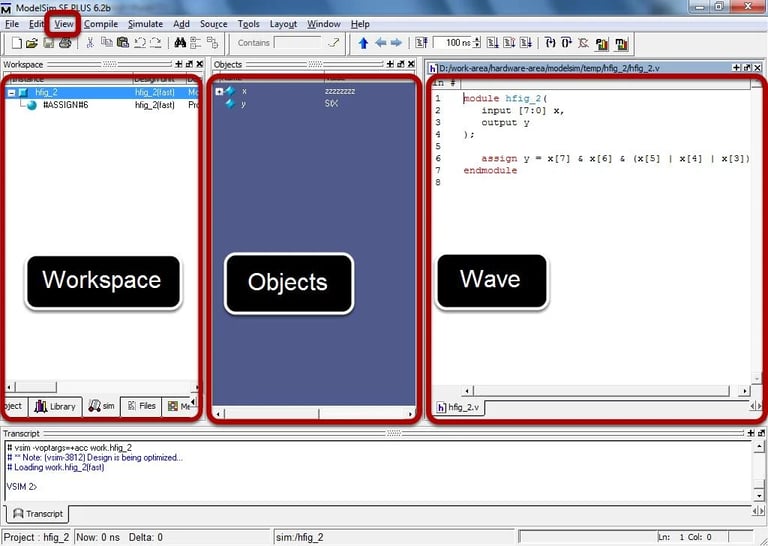

⚙️ ¿Qué es ModelSim?
ModelSim es un simulador ampliamente utilizado en el flujo de diseño digital (EDA).
Permite:
Simular diseños en VHDL o Verilog
Verificar funcionalidad
Detectar errores antes de síntesis
⚙️ Rol dentro del flujo de diseño
ModelSim no trabaja solo.
Se complementa con herramientas como Quartus Prime Lite:
ModelSim → simulación
Quartus → síntesis e implementación
⚙️ Instalación de ModelSim
Puedes descargar la versión gratuita (Starter Edition), suficiente para aprendizaje.
Proceso general:
Buscar el instalador
Descargar según sistema operativo
Ejecutar instalador
Completar configuración
⚙️ Creación de un proyecto
Flujo básico:
File → New → Project
Definir nombre y ubicación
Agregar archivos o crearlos
⚙️ Compilación del diseño
Una vez añadidos los archivos:
Se compilan para verificar errores
Los errores aparecen en la consola (Transcript)
Esto permite depurar rápidamente el diseño.

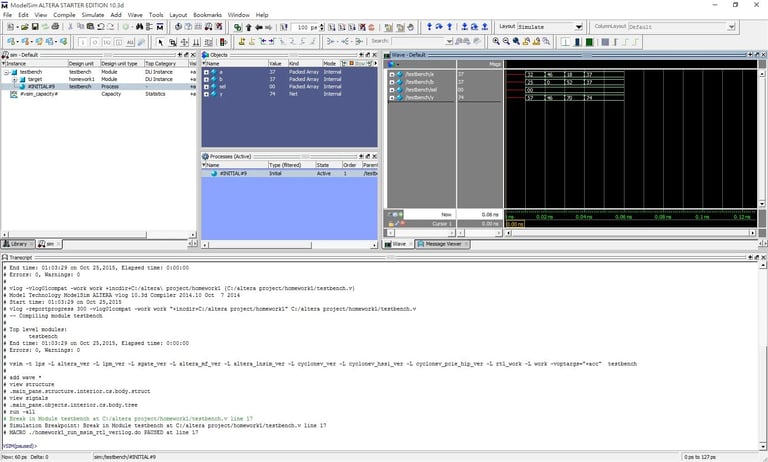

⚙️ Simulación y análisis
Pasos:
Abrir simulación
Seleccionar testbench
Añadir señales a Wave
Ejecutar simulación
Control del tiempo
Ejemplo: 100 ns
Permite analizar ciclos de reloj
⚙️ Importancia del testbench
El testbench es el entorno donde:
Se generan estímulos
Se valida el comportamiento
Sin testbench, no hay validación real.
⚙️ Completa el flujo de diseño digital
Simular es solo una parte del proceso. Para dominar el flujo completo, continúa con:
👉 Continúa aprendiendo:
Así podrás pasar de la validación a la implementación real en hardware.
