Estructura de Código en VHDL: Fundamentos para Diseño Digital
⚙️ Introducción

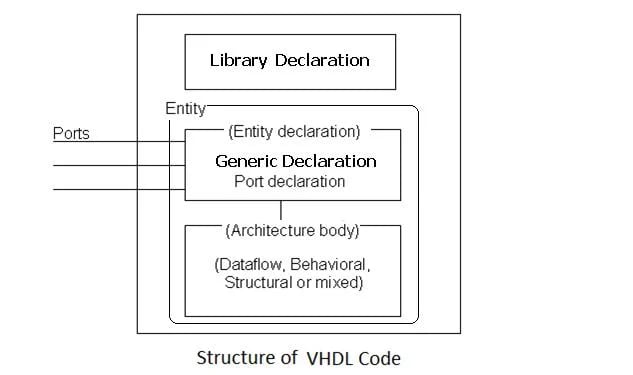

Un diseño en VHDL no es simplemente un conjunto de instrucciones, sino una descripción formal de un sistema digital.
Para que un diseño sea sintetizable, debe contener al menos dos unidades:
Entity
Architecture
⚙️ Librerías y paquetes
Las librerías contienen definiciones fundamentales.
Principales:
IEEE
STD
Paquetes importantes
std_logic_1164
numeric_std
textio
Permiten trabajar con:
Tipos de datos
Operaciones aritméticas
Manejo de archivos
⚙️ Entity
Define la interfaz del sistema:
Entradas (in)
Salidas (out)
Bidireccional (inout)
⚙️ Architecture
Define el comportamiento interno.
Incluye:
Señales
Componentes
Lógica
⚙️ Ejemplo: sumador de 4 bits
Se construye usando:
Componentes
Señales auxiliares
Mapeo
⚙️ Síntesis del diseño
El código se transforma en:
Netlist
Circuito físico
usando herramientas como Quartus Prime Lite
🧩 Construye una base sólida en diseño digital
La estructura en VHDL es el punto de partida.
👉 Continúa aprendiendo:
Estos temas te ayudarán a llevar tus diseños desde la teoría hasta la práctica.
